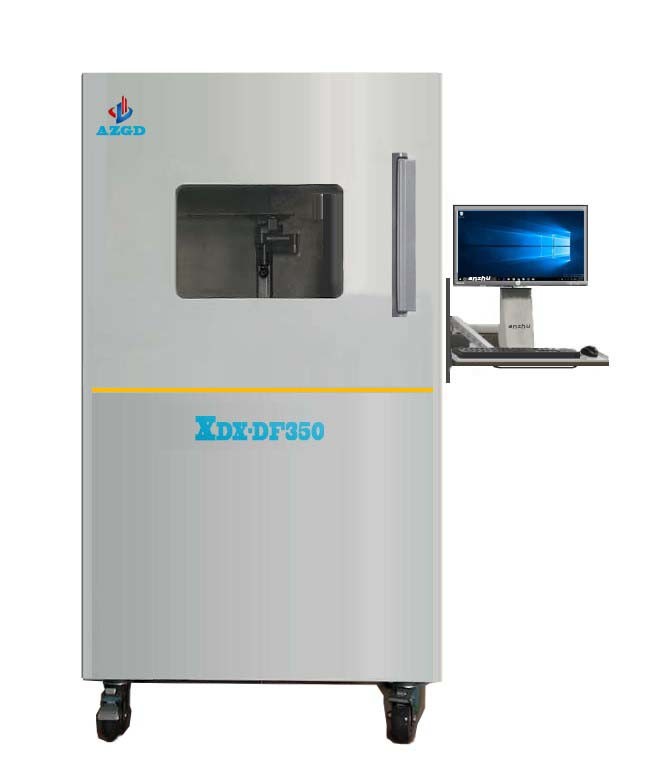

X чернь машины Рэй/Ic/Baterry/оборудование для испытаний материнской платы ноутбука автомобиля
Спецификации:
| модель | 3500A (рентгеновский снимок 100KV) |
| Дисплей | 22" монитор LCD |
| Зона изображения | 600*415 mm |
| Разрешение изображения | 110 LP/CM |
| Пиксел CCD | 1,3 миллиона |
| Спецификации камеры | Отображайте CCD 25 frames/m Intensifier+Digital |
| Увеличение | 120 (геометрическое)/1200 (система) |
| Напряжение тока выхода рентгеновского снимка | 90 | 130 KV |
| Область видимости | 0 | 70℃ наклон, 360℃ вращает |
| Фокусное пятно | 5 um |
| Тип трубки рентгеновского снимка | Закрытая трубка |
| Электропитание | AC 110~230V/50~60HZ одиночной фазы |
| Вес | 1100KG |
| Testable вес | образец <5> |
| Таблица работы | X / Y/z/ось q |
| Ручная операция | клавиатурой/мышью/располагать навигации |
| C.P.U. | Пентиум Intel |
| Память | 2GB |
| Компьютерная система | Win7 |
| Входной сигнал | Клавиатура |
| Выход отчета | Ручное/автоматическое спасение испытало doc |
| видео- функция | Стандарт |
| Размер | 1160*1090*1857 mm |
| Навигация | Навигация автоматического просмотра |
| взгляд 3D | Имитация |
| Свободное пространство, BGA, дистанцирует осмотр | Автоматическ-проверите функцию settable |
| Осмотр BGA автоматический | установите считать осмотра, измерения и пузыря BGA |
| Зона осмотра | X / Направление y плоское |
| Особенная изоляция | Не |
| Влажность температуры | 0-40℃ 0-90% |
| Приостанавливанное дело | пыль не-проводимости |
Применения:
1. Полупроводник: Внутренняя структура IC, FC, осмотра пакета CSP
2. Алюминиевая отливка связывает с автомобилями, &fissure пузыря резины и осмотром продуктов смолы
3. Короткая & открытая цепь в пакете BGA, зоне пузыря в осмотре BGA и автоматическ-суждении
4. Космический и войск, aerofoil, пуля etc.
5. Troche в медицине, FRP в химических продуктах, смоле, керамике.
6. Батарея лития, осмотр электронных блоков (конденсатор, резистор, диод & аудион, привел etc.)
Особенности:
1. Импортированная микро- трубка рентгеновского снимка с первоначальной упаковкой (100/130Kv закрыло трубку), высок-чувствительным подсвечивателем изображения, 1,3 миллиона пикселами промышленными
цифровая камера CCD, способная для того чтобы обнаружить деталь <5>
2. Регулируемая наивысшая мощность геометрическая & увеличение системы, легкое для того чтобы узнать крошечный дефект с высокой обнаруживая скоростью.
3. Диаграмма навигации системы, проводя быстро и располагая точно.
4. Наблюдайте объектом на ±70°, обнаруживая от определенного угла, легкого к обнаруживать внутреннюю структуру
ось 5.Five двигая координированно, с функцией CNC автоматическ-обнаруживает в количестве, соответствующем для обнаруживать в большом количестве с высокой точностью.
